Asennusohjeet

Seemoto-järjestelmän laitteiden käyttöönotto- ja asennusohjeet

Anturit

TS - Temperature Sensor

TS Huoneenlämpö ja THS

  • Anturit tulee sijoittaa siten, ettei niiden eteen tule tuotteita tms. esteeksi. Anturien tulisi olla näkyvillä ja kiinnitetty/asetettu siten, etteivät ne joudu esim. hyllyjen perälle.
  • Anturin ei saa kiinnittää vasten metallia ja anturi tulisi olla pystyasennossa, sekä sen etupuoli (Seemoto-tarra) suunnattuna kohti tukiasemaa, tilan oviaukkoa tai avointa tilaa.
  • Anturi on hyvä pyrkiä asentamaan hieman korkeammalle, mutta ei kuitenkaan esim. huoneen oviaukkoa korkeammalle.
TS huoneenlämpö asennusohje
TS huoneenlämpö asennusohje

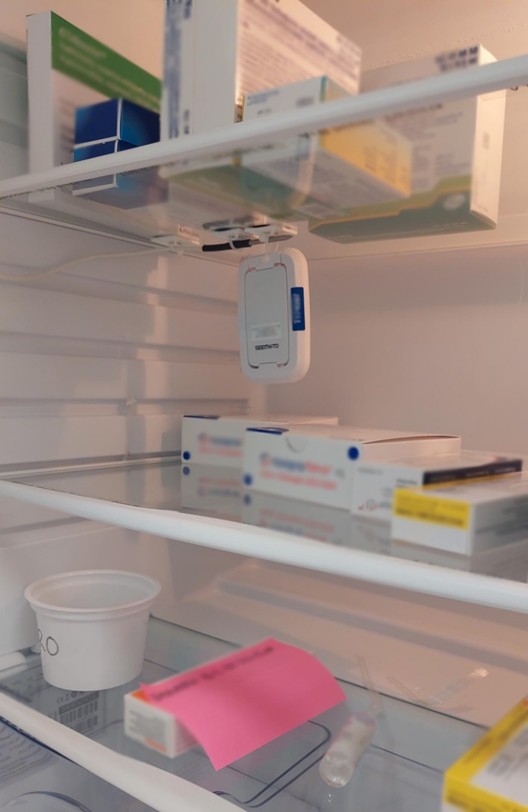

TS Jääkaappi

  • Anturit tulee sijoittaa kaapissa noin toiseksi ylimmäiselle hyllylle ja hyllyn etuosaan, pystyasentoon ja anturi ei saa koskettaa tuotteita, jotta lämpötila ei vääristy. Anturin ympärille tulee jättää muutama sentti vapaata tilaa.
  • Anturin voi esim. ripustaa nippusiteellä roikkumaan hyllyn ritilästä tai vaihtoehtoisesti esim. laittaa muoviseen astiaan siten, että anturi on pystyasennossa.
  • Vetolaatikollisessa kaapissa anturin voi kiinnittää pystyasentoon taustalevyn tarralla muoviseen väliseinämään, niin korkealle kuin mahdollista.
  • Anturia ei saa kiinnittää kaapin seiniin, eikä anturi saa olla vaakatasossa tai vasten metallia.
  • Anturi tulisi pyrkiä suuntaamaan siten, että anturin etupuoli (Seemoto-logo) osoittaa kaapista ulospäin.
  • Jos jääkaappi on seinän syvennyksessä, tulee kaappia vetää ulospäin siten, että sivulta katsottuna kaapin oven tiivisteet ovat näkyvillä. Jos kaappeja on esim. kolme vierekkäin, tulee keskimmäistä vetää hieman ulospäin, jotta myös sen oven tiivisteet tulevat näkyville sivusta katsottuna.
TS jääkaappi asennusohje
TS jääkaappi asennusohje

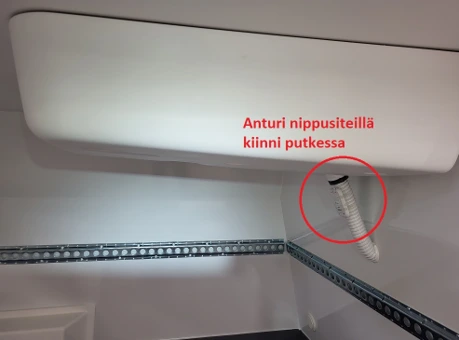

TS Ajoneuvo

Langaton Seemoto-anturi koostuu kahdesta osasta: Itse anturista ja taustalevystä.

  • Taustalevy aktivoi anturin. Ilman taustalevyä anturi ei mittaa.
  • Taustalevyä käytetään myös anturin asennukseen/kiinnitykseen.
  • Virtavalo vilkahtaa etupuolen oikeassa yläkulmassa yhden kerran 60s kuluessa taustalevyyn kiinnityksestä/irrotuksesta.

Anturin asennuspaikka valitaan lähtökohtaisesti Asiakkaan ohjeiden mukaisesti. Jos tarkempaa ohjeistusta ei ole, anturi asennetaan kuormatilaan seuraavasti:

1
Ripustetaan taustalevy nippusiteellä roikkumaan jäähdytys-/lämmityslaitteen putkista/letkuista/johdoista tai muusta vastaavasta ottaen huomioon seuraavat seikat:
  • Taustalevy/anturi ei saa olla vasten metallia, lämmitys- tai jäähdytyslaitteen puhallusilmassa tai oven välittömässä läheisyydessä.
  • Asennuspaikka tulee valita siten, ettei anturi altistu kolhuille, eikä häiritse ajoneuvon normaalia käyttöä.
2
Taustalevyn kiinnityksen jälkeen naksautetaan anturi taustalevyyn
  • Asetaan ensin anturin alaosa paikoilleen ja tämän jälkeen painetaan anturi yläosasta kiinni taustalevyyn. Anturi lukittuu naksahtaen paikoilleen.
3
Lopuksi kiristetään anturin ja taustalevyn ympärille nippuside
  • Tällä varmistetaan, ettei anturi missään tilanteessa irtoa taustalevystä.
TS ajoneuvo asennusohje
TS ajoneuvo asennusohje 2

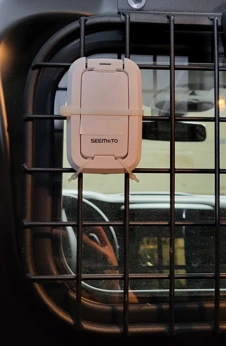

TS ajoneuvo asennusohje 3
TS ajoneuvo asennusohje
TS-PT - Platinum Sensor

TS-PT Asennusohje

Aloitus

Ennen asennusta/käyttöä varmista, että pakkauksessa ovat seuraavat laitteet ja lisävarusteet:

  • TSPT-laite
  • Anturi probe

Asennus/Käyttö

Älä asenna laitetta suoraan metallipintoja vasten tai metallin ympäröimäksi.

Laitteen aktivointi

Laite toimitetaan akku irtikytkettynä. Akku täytyy liittää ennen käyttöä.

1
Avaa laite irrottamalla takapuolen kaksi ruuvia ja nostamalla kansi pois.
2
Poista muovisuikale akun navasta ja työnnä akku varovasti siihen suuntaan, josta suikale poistettiin. Laite aktivoituu automaattisesti.
3
Säilytä muovisuikale – sitä voidaan käyttää laitteen deaktivointiin tarvittaessa.
4
Sulje laite asettamalla kansi takaisin paikalleen ja kiristämällä ruuvit.

Anturikoettimen liittäminen

Varmista, että anturikoetin on kunnolla liitetty vastaavaan liitäntään.

Älä vaihtele anturikoettimia eri mittausyksiköiden tai päätelaitteiden välillä.

Laitteen asennus

Aseta laite turvalliseen paikkaan, josta koetin yltää valvottavaan yksikköön.

Vältä sijoittamasta laitetta metallia vasten, ja suojaa se vedeltä, kosteudelta ja korkealta ilmankosteudelta.

Laite on suositeltavaa kiinnittää tukevasti tarranauhalla (Velcro) paikoilleen.

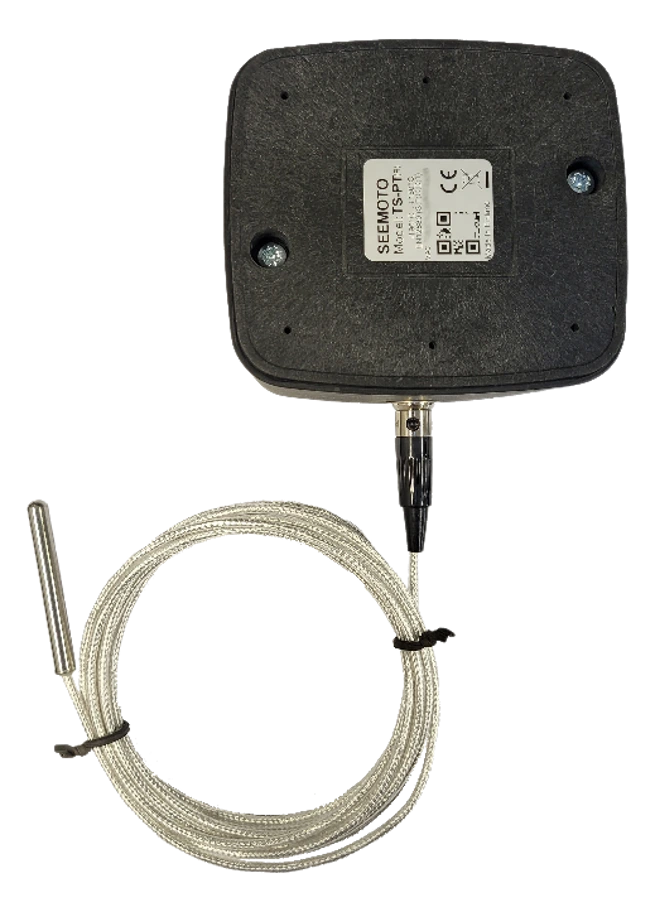

TS-PT asennusohje
TS-PT asennusohje
TS-Logger

TS-Logger Asennusohje

Tämä ohje kuvaa kuljetusloggerin käytön lämpötilavalvotun kuljetuslaatikon lähetyksessä ja vastaanotossa.

Lämpötilavalvotun laatikon lähetys

1
Aseta kuljetusloggeri päälle liikuttamalla vasemmassa sivussa oleva kytkin ylös, jolloin vihreä merkki tulee näkyviin
2
Lämpötilan mittaus alkaa ja loggerin etupuolella oikeassa yläkulmassa syttyy vihreä merkkivalo 2s ajaksi

Jos loggerille on ohjelmoitu mittauksen aloitusviive, lämpötilat tallentuvat vasta viiveen umpeutumisen jälkeen.

Lämpötilavalvotun laatikon vastaanotto

1
Aseta kuljetusloggeri pois päältä liikuttamalla vasemmassa sivussa oleva kytkin alas, jolloin punainen merkki tulee näkyviin
2
Lämpötilan mittaus kytkeytyy pois päältä ja loggeri ilmoittaa kuljetuksen aikaisen tuloksen merkkivaloa vilkuttamalla
  • Vihreä merkkivalo: Kuljetuksen aikana on pysytty raja-arvojen sisällä. Raja-arvot ovat merkitty loggerissa olevaan tarraan
  • Punainen merkkivalo: Kuljetuksen aikana ei ole pysytty raja-arvojen sisällä. Älä pura lähetystä ennen toimintaohjeiden tarkistusta

Kuljetusloggeri purkaa mittaukset Seemoto-palveluun automaattisesti, kun se tuodaan Seemoto-tukiaseman läheisyyteen. Kuljetusloggerin kytkimen ei tarvitse olla päällä mittauksien purkamista varten.

IAQS - Indoor Air Quality Sensor

IAQS ilman paine-eroa

Tarkista ennen asennusta, että myyntipakkauksessa on seuraavat laitteet ja tarvikkeet:

  • Sisäilmamittalaite (IAQS)
  • Seinäteline mittalaitteelle
  • Tarrat kiinnitykseen
  • Virtalähde

IAQS-mittalaitteen asennus

1
Ennen asennusta tarkista, että myyntipakkauksen sisältö on listan mukainen.
2
Etsi mittalaitteelle mittauspaikka, jossa on tarjolla jatkuvaa sähkövirtaa ja jossa laite saa olla rauhassa.
3
IAQS-mittalaite vaatii toimiakseen Seemoto- tai FeelPlace-tukiaseman. Ellei sellaista ole asennettu mittauskohteeseen, asenna se ensin laitteen asennusohjeen mukaan ja käynnistä.
4
Asenna sisäilmamittalaite paikkaan, josta haluat mittaukset suorittaa. Laitteen sijoittelun kannalta tulee huomioida seuraavat seikat:
  • Asenna laite noin 1,5 metrin korkeuteen lattiatasosta
  • Asenna laite mahdollisuuksien mukaan keskeiselle paikalle tilassa. Käytännön syistä laite asennetaan usein seinään, jolloin tulisi välttää laitteen asentamista ovien ja/tai ikkunoiden lähelle.
  • Huomioi laitteen sijainnissa välittömät ympäristötekijät; esimerkiksi koululuokassa laite kannattaa asentaa paikkaan, jossa se ei kiinnitä liiaksi huomiota
5
Kiinnitä laite. Voit halutessasi käyttää kiinnitykseen mukana tulevaa seinätelinettä. Jos käytät kiinnitykseen seinätelinettä, tarkista, että pystysuorassa oleva ruuvinreikä tulee ylöspäin.
  • Liitä virtalähteen Micro-USB -liitin sisäilmamittalaitteeseen.
  • Liitä virtalähde pistorasiaan

Laite on nyt asennettu ilman paine-eromittausta.

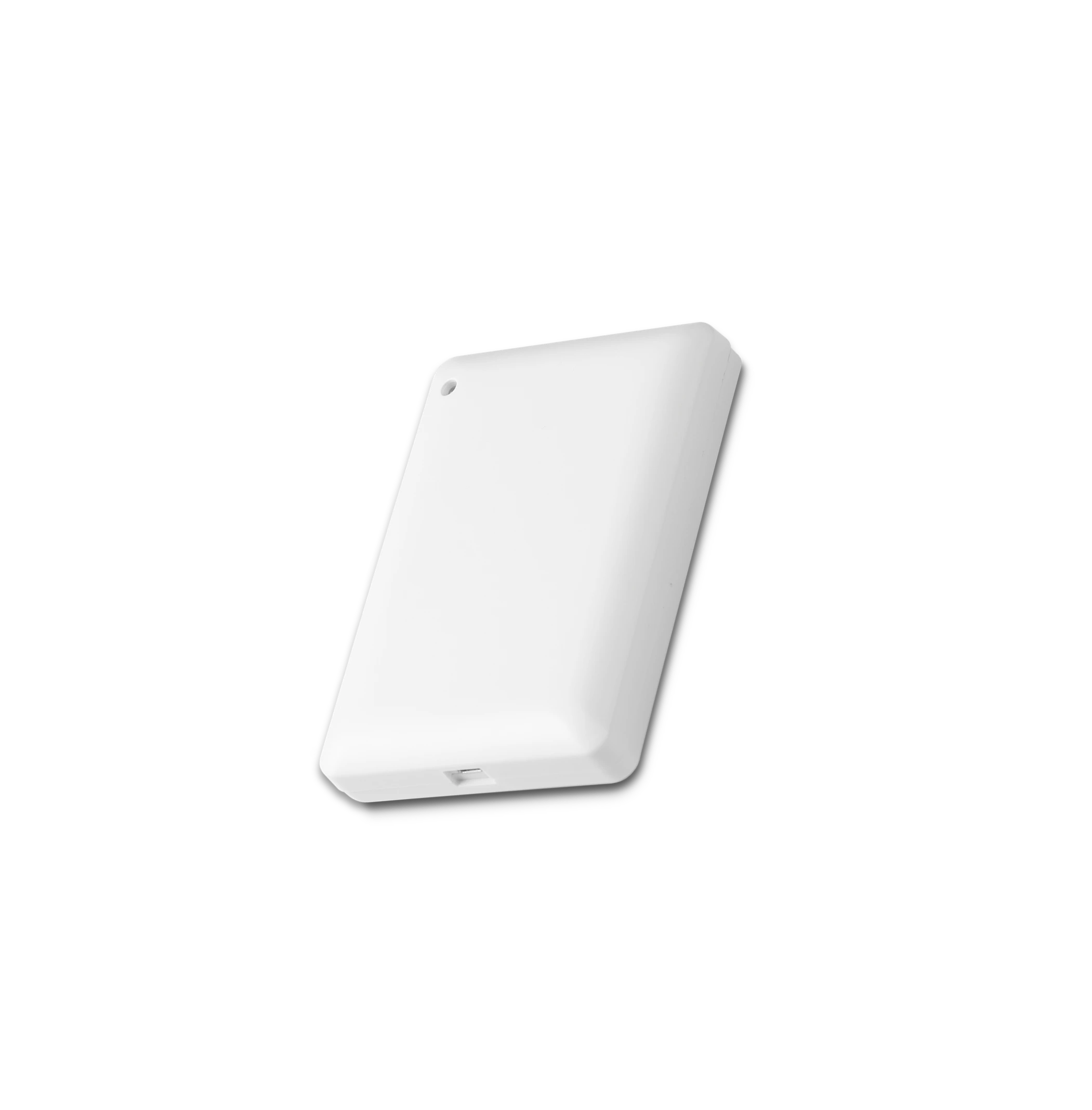

IAQS asennusohje
IAQS asennusohje

IAQS paine-erolla

IAQS - Sisäilman laadun mittausanturi paine-eromittauksella

Paine-eromittauksella varustettu IAQS-anturi mittaa normaalien ilmanlaatuparametrien lisäksi myös sisä- ja ulkotilan välistä ilmanpaine-eroa. Tämä on erityisen tärkeää esimerkiksi apteekkien puhdastiloja tai muita erityistiloja valvottaessa.

Asennusvaiheet (paine-eromittauksella)

1
Asenna IAQS-anturi seinälle kuten perusversiossa, noin 1.5 metrin korkeuteen lattiasta ja keskeiselle paikalle huoneessa.
2
Paine-eromittausta varten anturista lähtee ohut mittausletku, joka täytyy johtaa ulkotilaan.
3
Paine-eromittausletkun asennus:
  • Poraa 6-8mm reikä ulkoseinään tai ikkunankarmiin.
  • Asenna mukana toimitettu kupariputki (läpivienti) reikään siten, että se yltää ulkopuolelle asti.
  • Tiivistä kupariputken ja seinän/ikkunakarmin väli silikoni- tai akryylimassalla täysin ilmatiiviiksi.
  • Liitä paine-eromittausletku kupariputkeen siten, että letku on tiukasti kiinni, mutta ei taivu liikaa.
  • Asenna letkuun ulkopuolelle tuleva sääsuoja, joka estää veden ja hyenteisten pääsyn letkuun.
4
Sisäpuolella, yhdistä letkun toinen pää IAQS-anturin paine-eromittausliitintään (merkitty ”Pa” tai vastaavalla merkinnällä).
5
Kytke anturin virtalähde ja anna laitteen käynnistyä.

Huomioitavaa paine-eromittauksessa

  • Paine-eromittauksen tarkkuus on ±0.5 Pascalia (Pa), mikä riittää hyvin useimpiin valvontatarkoituksiin.
  • Mittausletku ei saa olla taittunut tai puristuksissa missään kohdassa.
  • Varmista, että ulkopäässä oleva mittauspiste ei ole alttiina voimakkaille tuulille, jotka voivat vääristää mittaustulosta.
  • Tarkista säännöllisesti, että läpivienti on edelleen tiivis ja että letkussa ei ole tukoksia.
  • Jos tilan paine-ero muuttuu äkillisesti, tarkista ensimmäisenä mittausletkun kunto ja läpiviennin tiiviys.

Tukiasemat

WGW - Warehouse Gateway

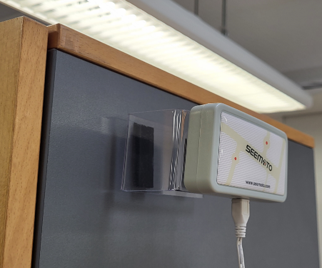

WGW Asennusohje (perus)

WGW-tukiaseman asennus

Tukiaseman asennuksessa on huomioitava seuraavat asiat

  • Tukiasema tulee asentaa tilaan, jossa on mahdollisimman vapaa näköyhteys antureille.
  • Älä asenna laitetta suoraan metallipintaa vasten. Vähintään 5 cm etäisyys metallin pinnasta on suositeltavaa.
  • Jos mahdollista, asenna laite noin 180-220 cm korkeuteen lattiatasosta mitattuna.
  • Älä asenna laitetta suoraan kattoon kiinni.
  • Laitteen on saatava mahdollisimman hyvä näkyvyys antureihin, jotta niiden signaalit kulkevat esteettömästi. Jos antureita on useammassa tilassa, pyri asentamaan tukiasema siten, että sillä olisi mahdollisimman hyvä kuuluvuus kaikkiin tiloihin.
  • Huomaa, että seinien läpi signaalin kulkeminen heikkenee - varsinkin betoniseinien läpi. Tarvittaessa käytä signaalinvahvistusta (REV-laitetta).

Tukiasema toimitetaan valmiiksi konfiguroituna, ja se alkaa automaattisesti hakea verkkoyhteyttä ja anturien signaaleja heti kun se saa virtaa.

WGW perus asennusohje

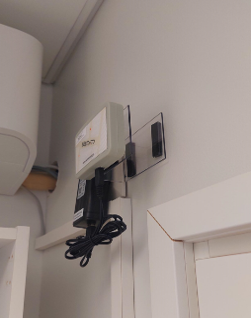

WGW perus asennusohje 2
WGW perus asennusohje

WGW virtapankilla

WGW-tukiaseman asennus ajoneuvoon virtapankilla

Kun tukiasemaa käytetään ajoneuvossa tai muussa kohteessa, jossa ei ole jatkuvaa verkkovirtaa saatavilla, voidaan käyttää virtapankkia virtalähteenä.

Virtapankin käyttö

1
Varmista että virtapankki on täyteen ladattu ennen käyttöönottoa.
2
Liitä virtapankin Micro-USB-johto tukiaseman virtaliittimeen.
3
Virtapankin kapasiteetti määrittää, kuinka pitkään tukiasema toimii ilman uudelleenlatausta. Tyypillisesti 10000mAh virtapankki tarjoaa n. 40-50 tunnin käyttöajan.
4
Sijoita virtapankki ja tukiasema turvalliseen paikkaan ajoneuvossa, esimerkiksi hansikaslokeroon tai muuhun sopivaan tilaan.

Huomioitavaa

  • Älä jätä virtapankkia tai tukiasemaa ajoneuvoon erittäin kylmissä (alle -10°C) tai kuumissa (yli +40°C) olosuhteissa pidemmäksi aikaa.
  • Tarkista virtapankin varaus säännöllisesti ja lataa tarvittaessa.
  • Tukiasema ilmaisee toimintansa punaisella LED-valolla, joka vilkkuu säännöllisesti laitteen ollessa päällä.

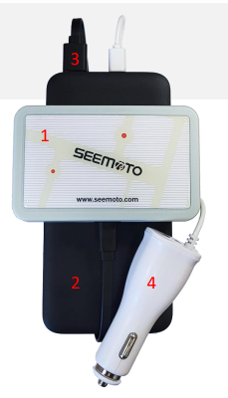

WGW virtapankilla asennusohje
WGW virtapankilla asennusohje

WGW autolaturilla

WGW-tukiaseman asennus ajoneuvoon autolaturilla

Tukiasemaa voidaan käyttää ajoneuvossa jatkuvasti kytkettynä autolaturiin, jolloin se saa virtaa ajoneuvon ollessa käynnissä.

Autolaturi-asennus

1
Liitä autolaturi ajoneuvon 12V/24V pistorasiaan (tupakansytytin).
2
Kytke autolaturi mukana tulevalla Micro-USB-kaapelilla tukiaseman virtaliittimeen.
3
Varmista, että tukiaseman punainen LED-valo syttyy, mikä osoittaa laitteen olevan päällä.
4
Sijoita tukiasema ajoneuvossa paikkaan, jossa se on mahdollisimman lähellä mitattavaa tilaa (esim. kylmäkuljetustila) mutta suojassa iskuilta ja tärinältä.

Huomioitavaa

  • Autolaturi ei anna virtaa tukiasemalle, kun ajoneuvo ei ole käynnissä, ellei ajoneuvon pistorasia ole jatkuvasti virrallinen.
  • Jos kuljetuksen lämpötilavalvonta on kriittistä myös ajoneuvon ollessa sammutettuna, käytä lisäksi virtapankkia tai varmista, että ajoneuvon pistorasia on jatkuvasti virrallinen.
  • Tukiasema purkaa tallennetut mittaustiedot automaattisesti internetiin, kun se on yhteydessä mobiiliverkkoon.

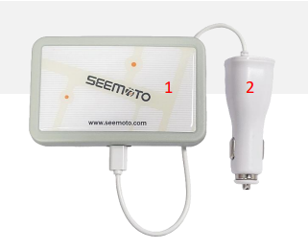

WGW autolaturilla asennusohje
WGW autolaturilla asennusohje
DGW - Display Gateway

DGW virtapankilla

DGW-näyttötukiaseman asennus virtapankin kanssa

DGW-tukiasema on suunniteltu lämpötilamittausten visualisointiin näytön kautta. Virtapankilla toimiessaan se voidaan asentaa erilaisiin käytön kannalta olennaisiin paikkoihin.

Asennusvaiheet

1
Lataa virtapankki täyteen ennen asennusta.
2
Liitä virtapankki DGW-laitteen takaosassa olevaan USB-porttiin mukana toimitetulla kaapelilla.
3
Aseta DGW näkyvälle paikalle, josta näyttöä on helppo seurata. Suositeltava korkeus on n. 150-170 cm lattiatasosta.
4
Jos mahdollista, kiinnitä laite seinätelineellä tai aseta tukevalle tasolle, josta se ei pääse putoamaan.
5
Varmista, että näyttö aktivoituu ja näyttää mittausdatan (tähän voi mennä muutama minuutti ensimmäisellä käynnistyskerralla).

Huomioitavaa

  • Virtapankin kesto riippuu sen kapasiteetista ja näytön kirkkaudesta. Tyypillisesti 10000mAh virtapankki tarjoaa n. 20-30 tunnin käyttöajan.
  • Varmista, että laitteella on hyvä yhteys tukiasemaan ja antureihin.
  • Näytön kirkkaus kannattaa säätää käyttöympäristön mukaan optimaalisen näkyvyyden ja virrankulutuksen saavuttamiseksi.
  • Tarkista säännöllisesti virtapankin lataustila ja vaihda se tarvittaessa ladattuun.

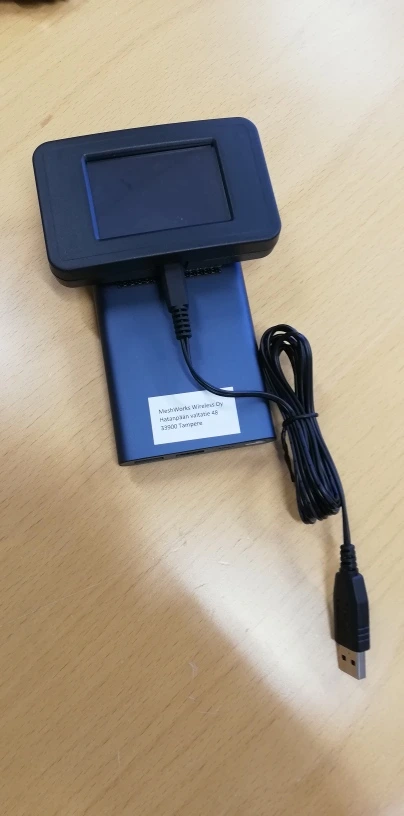

DGW asennusohje
DGW asennusohje

DGW ilman virtapankkia

DGW-näyttötukiaseman asennus verkkovirralla

DGW-tukiasema voidaan asentaa myös kiinteästi käyttämään verkkovirtaa, mikä on suositeltavaa pysyvissä asennuksissa.

Asennusvaiheet

1
Valitse sopiva sijoituspaikka näyttötukiasemalle. Huomioi, että virtalähteen johdolle on riittävä pituus pistorasiaan.
2
Kiinnitä laite seinään mukana tulevilla kiinnikkeillä tai aseta tukevalle tasolle, josta näyttö on helppo nähdä.
3
Liitä virtalähde (5V DC, vähintään 2A) laitteen takaosassa olevaan virtaliittimeen.
4
Kytke virtalähde pistorasiaan ja varmista, että laite käynnistyy.
5
Näytön pitäisi aktivoitua ja alkaa näyttää mittausdataa, kun yhteys tukiasemaan ja antureihin on muodostettu.

Huomioitavaa

  • Varmista, että virtalähteen johto on sijoitettu turvallisesti eikä aiheuta kompastumisvaaraa.
  • Sijoita laite siten, että ilma pääsee kiertämään laitteen ympärillä, eikä laite pääse ylikuumenemaan.
  • Jos näytössä ei näy mittausdataa muutaman minuutin kuluessa käynnistyksestä, tarkista että tukiasema ja anturit ovat päällä ja toimivat oikein.
  • Pidemmän sähkökatkon jälkeen laite käynnistyy automaattisesti uudelleen, kun virta palautuu.
EGW - Ethernet Gateway

EGW Asennusohje

EGW-Ethernet-tukiaseman asennus

EGW on verkkokaapelilla (ethernet) internetiin yhdistettävä tukiasema, joka on suunniteltu kiinteään asennukseen. Se on optimaalinen ratkaisu kohteisiin, joissa on luotettava kiinteä verkkoyhteys.

Asennusvaiheet

1
Valitse asennuspaikka, joka täyttää seuraavat kriteerit:
  • Korkealla sijainti (suositeltava korkeus 180-220 cm lattiatasosta), mutta ei suoraan kattoon kiinni.
  • Ei metallipintoja lähellä laitetta, vähintään 5 cm etäisyys metallisiin rakenteisiin.
  • Hyvä näköyhteys antureihin, ei hyllyjen tai kaappien taakse.
  • Verkkokaapelin yltämisalueella, lähellä verkkokytkentäpistettä (RJ45-pistoke).
2
Kiinnitä laite seinään mukana tulevilla kiinnikkeillä.
3
Kytke verkkokaapeli laitteen RJ45-porttiin.
4
Kytke virtalähde laitteeseen ja pistorasiaan.

Käyttöönotto ja toiminta

1
Laitteen käynnistyessä LED-merkkivalo alkaa vilkkua, kun laite hakee verkkoyhteyksiä.
2
Noin 5-10 minuutin kuluttua verkkoyhteyden muodostamisesta LED-valo palaa jatkuvasti vihreänä, mikä osoittaa, että laite on yhteyttänyt Seemoto-palveluun.
3
Noin 30 minuutin kuluttua käynnistymisestä laite on täydessä toimintavalmiudessa ja alkaa välittää anturien tietoja Seemoto-palveluun.

Huomioitavaa

  • Jos LED-merkkivalo ei muutu kiinteäksi vihreäksi 30 minuutin kuluessa, tarkista verkkokaapelin kytkentä ja verkon toimivuus.
  • EGW-tukiasema vaatii DHCP-palvelimen verkosta IP-osoitteen automaattista hakua varten. Staattisia IP-osoitteita ei tueta perusasennuksessa.
  • Laite toimii automaattisesti uudelleenkäynnistyksen jälkeen, eikä vaadi erillistä konfiguraatiota.

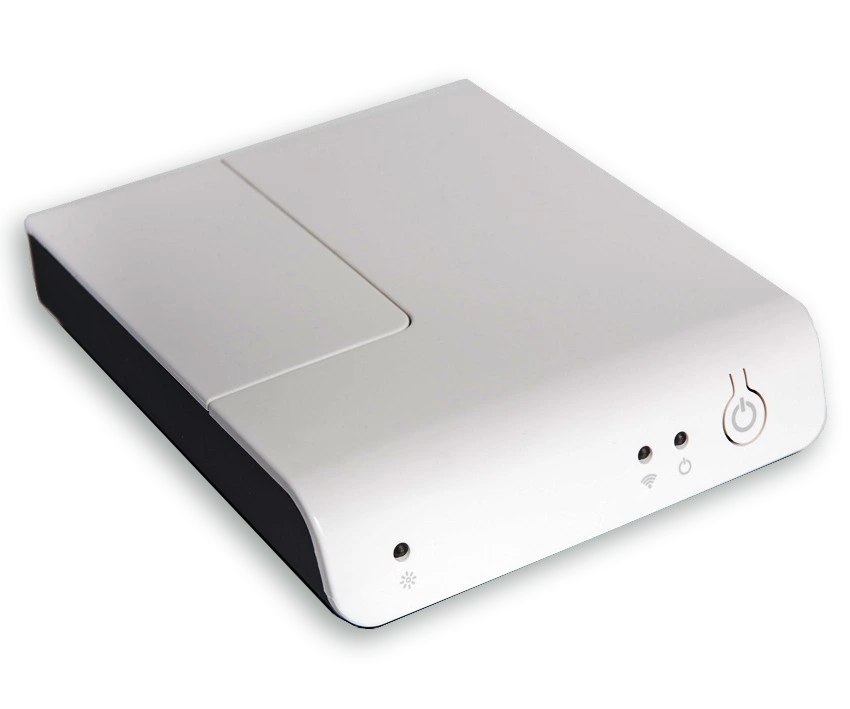

EGW asennusohje
EGW asennusohje

Reitittimet

REV - Range Extender

REV-Asennusohje

REV-signaalinvahvistimen asennus ja käyttö

REV (Range Extender) on signaalinvahvistin, joka laajentaa anturiverkon kantamaa. Se sijoitetaan tukiaseman ja anturien väliin sellaisiin kohteisiin, joissa suora signaalin kulku on heikkoa tai estää kokonaan. Tällaisia kohteita ovat esimerkiksi toiset huoneet, kerrokset tai rakennukset.

Sijoituksen perusperiaatteet

1
REV tulee sijoittaa siten, että se saa hyvän signaalin tukiasemalta, mutta on samalla lähempänä antureita, joiden signaali on heikko.
2
Signaalinvahvistin tulee sijoittaa vähintään 5 metrin päähän tukiasemasta - ei liian lähelle, mutta kuitenkin siten, että se saa riittävän vahvan signaalin tukiasemalta.
3
Ihanteellinen sijoituspaikka on kahden tilan välissä, esimerkiksi oviaukossa tai lähellä läpikulkukohtaa.

Asennusvaiheet

1
Valitse asennuspaikka, joka täyttää seuraavat kriteerit:
  • Korkealla sijainti, kuten tukiasemillakin (suositus 180-220 cm lattiatasosta).
  • Ei suoraan metallia vasten tai metalliseinien lähelle.
  • Lähellä pistorasiaa, sillä REV vaatii jatkuvan verkkovirran.
  • Tukevasti kiinnitettynä, ettei laite pääse putoamaan.
2
Kytke laitteen virtalähde ensin REV-laitteeseen ja sitten pistorasiaan.
3
Tarkista, että LED-valo syttyy laitteessa ja alkaa vilkkua.

Käyttöönotto ja toiminta

1
Käynnistyksen jälkeen REV alkaa automaattisesti etsiä signaaleja lähellä olevasta tukiasemasta.
2
Noin 10-15 minuutin kuluessa LED-valo alkaa palaa tasaisemmin, mikä osoittaa, että REV on löytänyt tukiaseman ja aloittanut signaalin välittämisen.
3
Täysi toimintavalmius saavutetaan noin 30 minuutin kuluessa, jolloin LED-valo palaa jatkuvasti.

Huomioitavaa

  • REV vaatii aina jatkuvan virransähkön toimiakseen - virransaannin katkeaminen katkaisee myös signaalinvahvistuksen.
  • Yhteen järjestelmään voidaan asentaa useampia REV-laitteita signaalin laajentamiseksi eri suuntiin.
  • Jos signaali ei parane REV-laitteen asennuksen jälkeen, kokeile siirtää laitetta lähempänä antureita tai tukiasemaa.
  • Sähkökatkon jälkeen REV käynnistyy automaattisesti uudelleen, eikä vaadi manuaalista uudelleenkäynnistystä.
